| 交换机建议端口 | 设备 | IP |
|---|---|---|
| P1 | FX3 01 对应灵派 ENC1V3P 编码器 | 192.168.1.201 |
| P2 | FX3 02 对应灵派 ENC1V3P 编码器 | 192.168.1.202 |
| P3 | FX3 03 对应灵派 ENC1V3P 编码器 | 192.168.1.203 |
| P4 | FX3 04 对应灵派 ENC1V3P 编码器 | 192.168.1.204 |
| P5 | 特力科 E10s 01 | 192.168.1.181 |
| P6 | 特力科 E10s 02 | 192.168.1.182 |
| P7 | 特力科 J5 控制键盘 | 192.168.1.180 |
| P8 | 导播电脑内置 RJ45 网口 | 建议 192.168.1.10 |
| P9 | 第五台灵派 ENC1V3P，作为解码器 | 建议 192.168.1.205 |
| P10 | 腾达 5G CPE 的 LAN 口 | 192.168.1.1 |
| P11（可选） | 外接网络编码器网口 | DHCP 或未占用的固定地址 |
交换机管理地址为 192.168.1.253。所有设备在 192.168.1.0/24，掩码 255.255.255.0；P1-P10 与可选 P11 放在同一 VLAN。汇聚线表示设备各自独立接入交换机端口。
腾达 CPE 的 LAN 口直接接交换机 P10，LAN/网关地址为 192.168.1.1，DHCP 开启；主 DNS 为 223.5.5.5，备用 DNS 为 223.6.6.6。CPE 的 MTU 按本现场验证设为 1428；用户反馈设为 1500 时苹果电脑无法正常上网。DHCP 地址池建议 192.168.1.100-192.168.1.149，避开现有固定地址；同一网络只保留 CPE 一个 DHCP 服务器。
电脑内置 RJ45 用一根网线接 P8，建议固定 IP 192.168.1.10，默认网关 192.168.1.1，主/备 DNS 分别为 223.5.5.5、223.6.6.6。NDI 与 PTZ 在交换机内传输，互联网推流经 CPE。确认电脑链路为 1Gbps，并分别核算接收、发送带宽。
J5 经交换机控制两台 E10s，不控制 FX3。四台 FX3 通过各自的 HDMI 线接编码器。E10s 官方资料确认支持 NDI HX3，直接通过网线接入交换机。

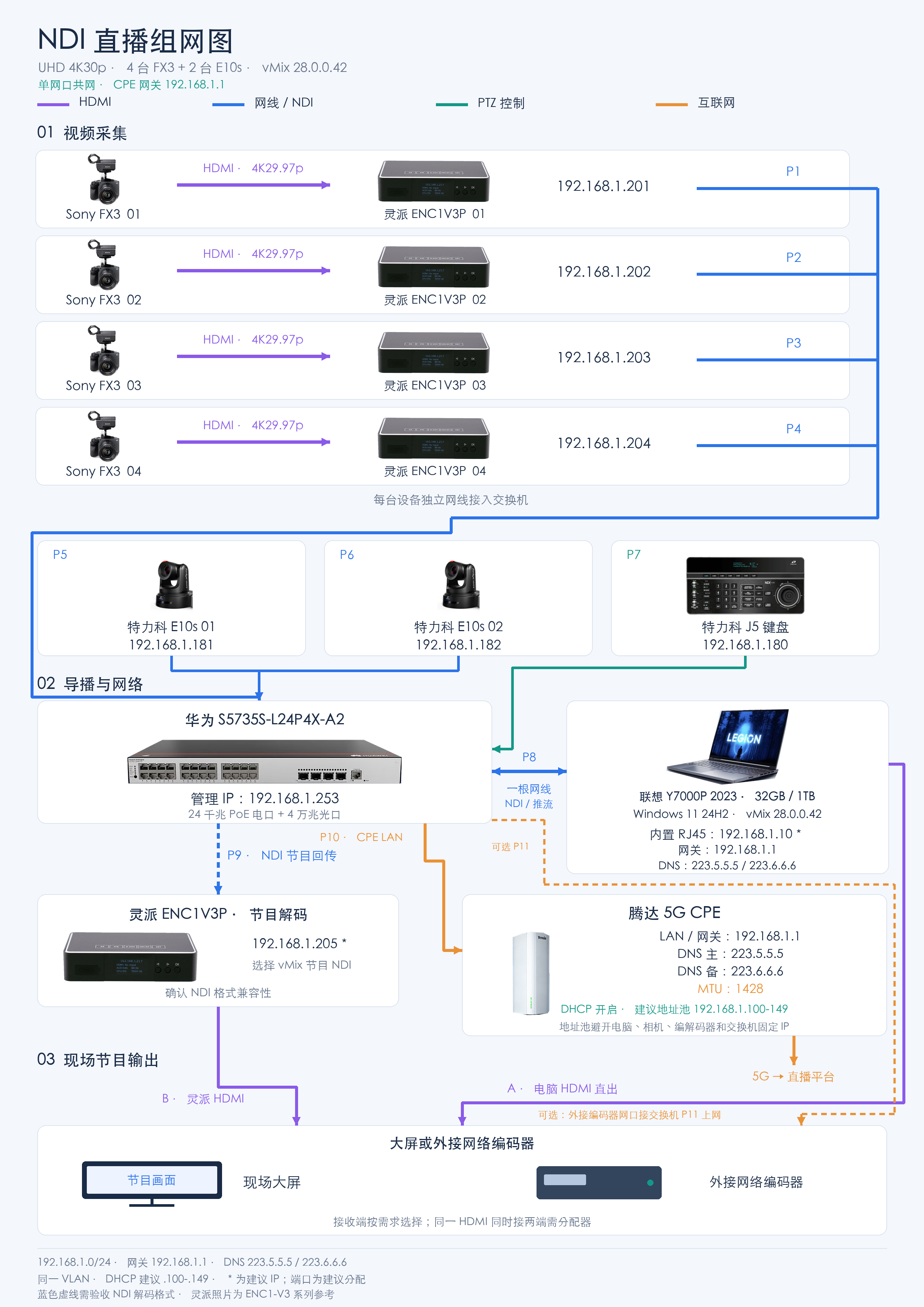

最新组网图
图中电脑示例为 Windows / vMix；Mac 电脑的最新测试和操作说明见本栏目对应问题。
